P1-meters

Inleiding​

De RS-SolarEnergy besturing heeft één controller nodig om de boiler(s) aan te kunnen sturen. Dit wordt gedaan met de hulp van één P1-meter. De P1-meter dient de inkomende /uitgaande stroom te meten, waarop de RS-SolarEnergy besturing kan gaan regelen.

Ondersteunde controllers​

tip

Met een 'controller' wordt de bron bedoelt waarop de RS-SolarEnergy besturing gaat regelen.

De volgende P1-meters (controllers) worden door de RS-SolarEnergy besturing ondersteund:

  • RS-SolarEnergy P1-meter (RSS-P1)
    • Ethernet (bedraad)
    • Wi-Fi (eigen accesspoint)
  • HomeWizard P1-meter
    • Wi-Fi (client)
  • Sparky P1-meter
    • Wi-Fi (client)
  • Serieel-P1 (Serial-com)
    • Serieel-P1 (directe verbinding met de slimme-meter)

RS-SolarEnergy P1-meter (RSS-P1)​

De RS-SolarEnergy P1-meter is de P1-meter waar onze eigen voorkeur naar uitgaat. De software voor deze P1-meter hebben wij RS-SolarEnergy zelf geschreven, dit met de reden om deze P1-meter zo stabiel mogelijk te laten functioneren met de RS-SolarEnergy besturing.

De RS-SolarEnergy besturing ondersteunt standaard dsmr-versie 4.x en 5.x, voor oudere versies kunnen wij een update beschikbaar stellen.

Connectiviteit​

De RS-SolarEnergy P1-meter kan via een UTP-kabel aangesloten worden op één netwerkswitch /modem. Verder is het mogelijk om met de RS-SolarEnergy besturing direct draadloos te verbinden met de RSS-P1. De draadloze communicatie wordt tot stand gebracht via een Wi-Fi accesspoint op de RSS-P1. Als het kan raden wij de bedraden verbinding aan, aangezien de RS-Solar besturing via het internet geüpdatet kan worden en geen last heeft van een instabiele Wi-Fi verbinding.

warning

Ethernet verbinding op de RS-SolarEnergy besturing en de RSS-P1 is vereist om internet gerelateerde functies uit te voeren, dit zijn bijvoorbeeld: dynamisch contract, systeemupdates en timer-functies.

Bedraad aansluiten​

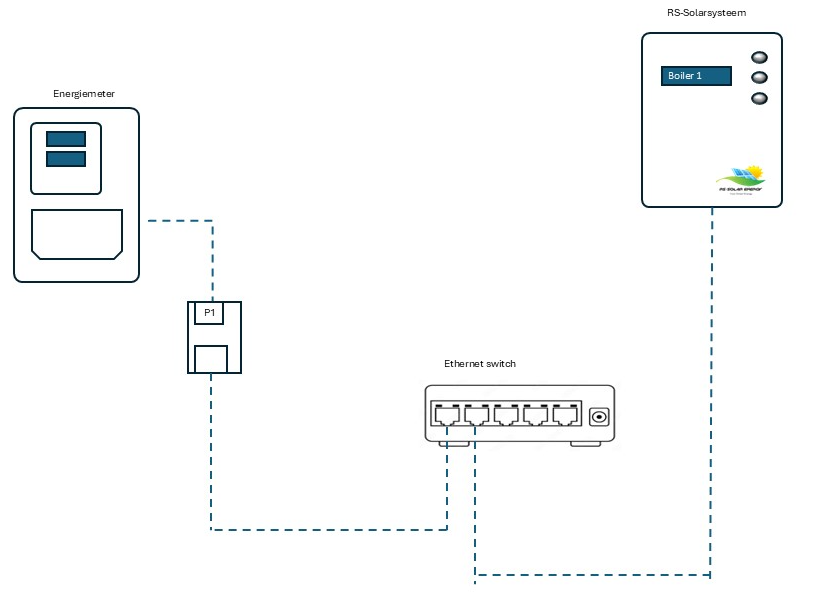

Hieronder is één voorbeeld te zien hoe de RS-SolarEnergy P1-meter en de RS-SolarEnergy besturing bedraad moeten worden om onderling met elkaar te kunnen communiceren. Zoals je kunt zien moeten beide apparaten op hetzelfde netwerk bevinden. Wanneer dat het geval is kan er met mDNS automatisch naar de RS-SolarEnergy P1-meter gezocht worden. Vergeet niet om de RS-SolarEnergy P1-meter met een P1-kabel (RJ12) te verbinden met de slimme-meter.


Draadloos aansluiten​

warning

Wanneer er gebruik gemaakt wordt van de Wi-Fi accesspoint dient de RSS-P1 meter extern gevoed te worden door een Mirco-USB-B kabel met een adapter met een minimale capaciteit van 2 Ampere. Wi-Fi op de RSS-P1 meter vereist teveel stroom, waardoor de voeding van de slimme-meter niet voldoende zal zijn.

Voor een draadloze verbinding is een goed Wi-Fi signaal vereist. Muren, vloeren, ander Wi-Fi apparaten, etc. kunnen het signaal negatief beïnvloeden.

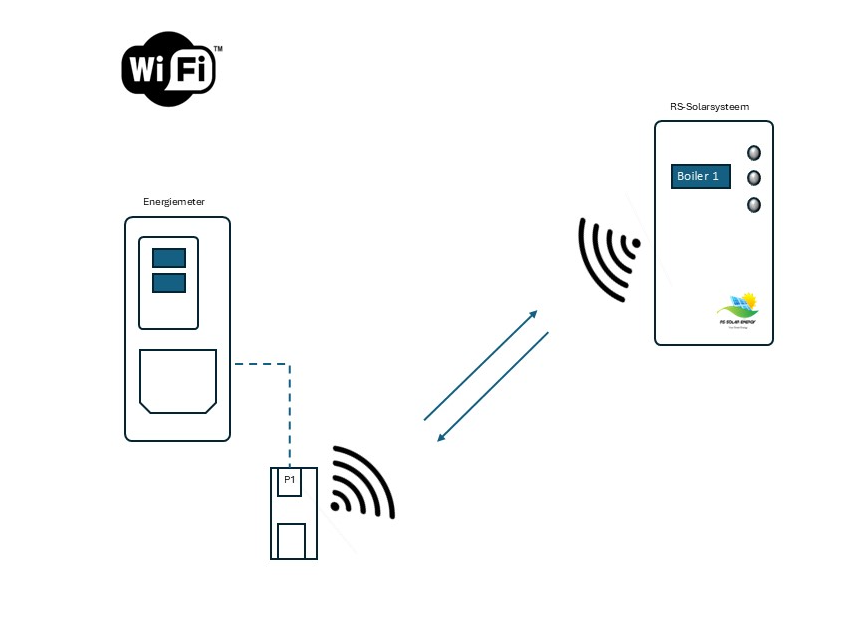

Hieronder is één voorbeeld te zien hoe de RS-SolarEnergy P1-meter en de RS-SolarEnergy besturing met elkaar draadloos kunnen communiceren. Zoals je kunt zien moet de P1-meter direct met de slimme-meter verbonden worden, dit met behulp van de meegeleverde P1-kabel (RJ12).


Services​

mDNS​

De RS-SolarEnergy P1-meter wordt in het netwerk vindbaar gemaakt door een mDNS service.

REST-API​

De RSS-P1 meter is voorzien van een REST API met als functie om de websocket communicatie tot stand te brengen.

Websocket-server​

Wanneer de RS-SolarEnergy besturing een upgrade request heeft gestuurd naar de RSS-P1 meter wordt de HTTP-server ge-upgraded naar een websocket service. Wanneer dit tot stand is gebracht wordt er in realtime P1-telegram berichten verstuurd naar de RS-SolarEnergy besturing. Met deze methode kan de RS-SolarEnergy besturing met de snelheid en de actuele gegevens van de slimme-meter gaan regelen.

Wi-Fi accesspoint​

De Wi-Fi accesspoint van de RSS-P1 meter wordt pas geactiveerd wanneer er 'geen' UTP-kabel is verbonden met de RSS-P1 meter.

kleurencodes​

Dit zijn de kleurencodes van het RGB-status lampje:

  • Blauw: RSS-P1 meter is aan het opstarten en is bedraad via één UTP-kabel.
  • Paars: RSS-P1 meter is aan het opstarten, is niet aangesloten aan een UTP-kabel en de Wi-Fi accesspoint wordt gestart.
  • Groen (knipperend): RSS-P1 meter is opgestart en is data aan het ontvangen van de slimme-meter.
  • Rood: RSS-P1 meter is opgestart, maar ontvangt geen gegevens van de slimme-meter.

Probleem oplossen​

Er kunnen verschillende oorzaken waardoor erg geen communicatie gemaakt kan worden tussen de RSS-P1 meter en de RS-Solar besturing. Hier staan een aantal punten om mogelijk de oorzaak te achterhalen.

Geen gegevens​

Het kan zijn dat de RS-SolarEnergy besturing wel verbonden is met de RSS-P1 meter via Wi-Fi of Ethernet, maar er komt geen data binnen. Dit kan onder andere optreden in de volgende situaties:

  • De RJ12 (P1-Kabel) is te lang.
  • De slimme meter gebruikt dsmr3.0 of lager.
  • De P1-port is niet geactiveerd en /of kapot.

Bedraad - DHCP​

De RSS-P1 meter moet van de router /modem een ip-adres toegewezen krijgen. In de meeste gevallen wordt dit ook automatisch gedaan.

De DHCP-server heeft geen beschikbare ip-adressen meer. Soms is het ook mogelijk om één ip-adres te verwijderen. Wanneer er veel apparaten verbonden zijn met een netwerk wordt er voor elk apparaat een ip-adres gereserveerd. Het kan soms voorkomen dat dit ip-adres voor altijd wordt gereserveerd, zelfs voor aparaten die maar tijdelijk op het netwerk aanwezig zijn.

Mogelijke oplossingen:

  • Reset de DHCP lease table in de router /modem.

Bedraad - mDNS​

De RS-Solar heeft voor het vinden van de RSS-P1 meter toegang nodig tot de lokale UDP-port 5353. Bij de meest consumenten routers is deze port standaard geactiveerd, echter kan het voorkomen dat de port is afgeschermd. Verder kan het zijn dat door veiligheidsoverwegingen deze port gedeactiveerd moet zijn.

Mogelijke oplossingen:

  • Sta UDP-port 5353 toe op de router /modem.
  • Het ip-adres van de RSS-P1 statisch instellen op de RS-SolarEnergy besturing.

Het handmatig controleren van mDNS kan gedaan worden met de volgende applicatie:

  • Discovery - DNS-SD Browser (macOS en IOS)

Draadloos - zwak /geen verbinding​

Het kan voorkomen dat de RS-SolarEnergy besturing geen verbinding kan maken met de RSS-P1 meter via Wi-Fi. Hier zijn een aantal mogelijke oorzaken:

  • Zwak /geen signaal door muren, beton, afstand, etc.
  • RSS-P1 meter wordt niet extra gevoed door minimaal een adapter van 2 Ampere.
  • De RS-SolarEnergy besturing staat niet ingesteld op Wi-Fi.

Werking​

Hieronder wordt in een sequence diagram de communicatie tussen de RS-SolarEnergy besturing en de RSS-P1 meter afgebeeld.

Serieel-P1 (Serial-com)​

warning

De RJ12 kabel mag niet langer zijn dan 3 meter! Bij een kabel langer dan 3 meter kan de communicatie erg instabiel worden of er is geen communicatie mogelijk.

De Serieel-P1 (Serial-com) kan gebruikt worden om RS-SolarEnergy besturing direct aan te sluiten op de P1-port van de slimme meter. Om een verbinding totstand te kunnen brengen met de slimme-meter, dient de dip-switch op de printplaat in DEBUG ON te staan. De RS-SolarEnergy besturing ondersteunt standaard dsmr-versie 4.x en 5.x, voor oudere versies kunnen wij een update beschikbaar stellen.

Probleem oplossen​

Het kan voorkomen dat de RS-SolarEnergy besturing geen verbinding kan maken met de P1-meter. Hier zijn een aantal mogelijke oorzaken:

  • De RS-SolarEnergy besturing staat niet op Serial-com ingesteld.
  • De RJ12 (P1-Kabel) zit in de RJ45 (Ethernet port) van de RS-SolarBesturing.
  • De RJ12 (P1-Kabel) is te lang.
  • De slimme meter gebruikt dsmr3.0 of lager.
  • De P1-port is niet geactiveerd en /of kapot.

HomeWizard P1 meter​

De HomeWizard P1 meter wordt ook door de RS-Solar Besturing ondersteunt als controller. Om verbinding te kunnen maken met de HomeWizard P1-meter moet de HomeWizard P1-meter ingesteld zijn en verbonden met de Wi-Fi.

Probleem oplossen​

Geen verbinding​

Dit zijn mogelijke oorzaken waarom de RS-SolarEnergy besturing niet wilt verbinden met de HomeWizard P1-meter:

  • Het statuslampje op de HomeWizard P1-meter brand 'niet' groen.
  • De Wi-Fi verbinding van de HomeWizard P1-meter met de Wi-Fi accesspoint is niet goed.
  • De API staat gedeactiveerd in de HomeWizard Energy APP.
  • Geen toegang tot de mDNS port op het lokale netwerk.
  • Ethernet apparaten mogen niet communiceren met Wi-Fi apparaten doordat beide netwerken van elkaar zijn gescheiden.
